Konfigurasi ISCSI Pada Centos 6.6

A.Topologi

Struktur IP Address

ISCSI Target Centos
Address 192.168.80.65/24

ISCSI Initiator Debian
Address 192.168.80.66/24

ISCSI Initiator Windows
Address 192.168.80.67

B.Tujuan

Untuk mengetahui cara konfigurasi ISCSI Target dan ISCSI Initiator

C.Konsep Dasar

iSCSI merupakan kependekan dari internet small computer system Interface. iSCSImerupakan storage ( media penyimpanan) menggunakan internet protokol sebagai penghubung antara storage dengan server (komputer), dengan kata lain iSCSI digunakan untuk menghubungkan hard disk beserta transfer data melalui jaringan internet maupun intranet. iSCSI biasanya digunakan pada SAN (Storage Area Network), tetapi untuk NAS (Network Attach Storage) terkini sudah mengimplementasikan iSCSI.

Konsep iSCSI berbeda dengan NFS dan samba dimana NFS dan samba menempelkan direktori suatu komputer ke direktori komputer yang lain. iSCSI secara gamblang adalah ditujukan untuk menempelkan storage (blok hard disk) pada suatu server (komputer) ke server lain, dan hard disk yang ditempel dibaca seolah-olah blok hard disk internal pada suatu komputer ( dapat diformat dan di-mount).

D.Perlengkapan

GNS3
VirtualBox / VMWare
Sistem Operasi Centos 5/6/7
Sistem Operasi Debian 7
Sistem Operasi Windows 7

E.Langkah Kerja

Install ISCSI Target pada Centos dengan perintah berikut

yum install scsi-target-utils -y

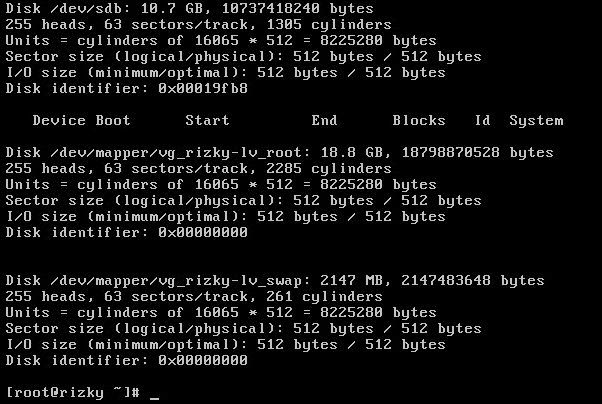

Jika sudah selesai, sekarang lihat Disk yang baru ditambahkan

fdisk -l

Lihat pada partisi /dev/sdb, itu merupakan Disk yang kita tambahkan dengan size 10 GB.

Sekarang kita buat partisi pada Disk yang tadi untuk digunakan ISCSI

fdisk /dev/sdb

Keterangan :
n : Membuat partisi baru
p : Memilih primary partition
1 : Memilih partition number
1024M : Kapasitas partisi yang akan dibuat
w : Menyimpan partisi yang telah dibuat

Jika sudah selesai, kita start ISCSI nya

service tgtd start

Sekarang kita format partisi untuk ISCSI

mkfs.ext4 /dev/sdb1

Buat Physical Volume untuk /dev/sdb1

pvcreate /dev/sdb1

Buat Volume Group di /dev/sdb1

vgcreate dataiscsi /dev/sdb1

Buat Logical Volume dengan size 1024 MB

lvcreate -L 1024M -n lviscsi dataiscsi

Jika itu semua sudah, sekarang edit file target.conf

vi /etc/tgt/target.conf

Tambahkan baris seperti pada bagian yang berwarna diatas

<target iqn.2015-04.com.rizky:tgt="">
        backing-store /dev/dataiscsi/lviscsi
</target>

Pada baris pertama itu merupakan hanya penamaan ISCSI Target saja
Baris kedua merupakan tempat partisi yang akan dibagi
Baris ketiga merupakan tag penutup

Jika sudah, save file tersebut lalu restart ISCSI nya

service tgtd restart

Pastikkan dalam merestart semua OK. Kalau ada bagian yang failed berarti ada yang salah dengan konfigurasi ISCSI Target.

Sekarang kita cek hasil konfigurasi ISCSI Target

tgtadm --mode target --op show

Langkah selanjutnya yaitu Cek hasil ISCSI Target pada Client Debian ISCSI Initiator
Pada Debian saya menggunakan IP 192.168.80.66/24

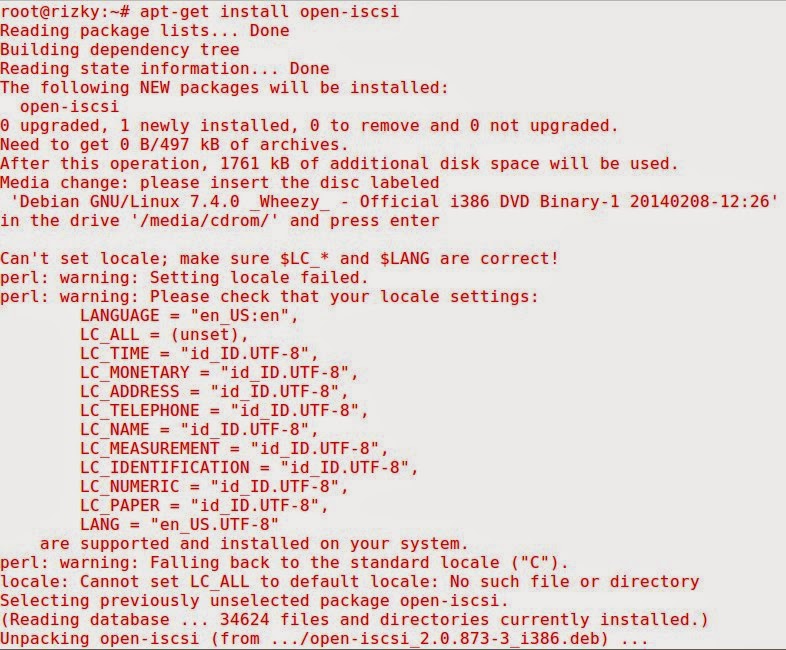

Install terlebih dahulu paket ISCSI Initiator

apt-get install open-iscsi

Jika Installasi sudah selesai, edit file iscsid.conf

nano /etc/iscsi/iscsid.conf

Hapus tanda pagar (#) pada baris node.startup = automatic
Dan tambahkan tanda pagar (#) pada baris node.startup = manual

Kemudian save file tersebut, lalu restart ISCSI Initiator nya

/etc/init.d/open-iscsi restart

Jika sudah OK semua, sekarang lihat ISCSI Target nya

iscsiadm -m discovery -t st -p 192.168.80.65

Jika sudah ada ISCSI Target nya, sekarang lakukan login.

iscsiadm -m node --login

Jika login sukses, sekarang cek session nya

iscsiadm -m session -o show

Kemudian lakukan konfirmasi partisi ISCSI

cat /proc/partitions

Lihat baris paling bawah berwarna biru, itu merupakan harddisk ISCSI nya, atau bisa juga cek dengan perintah fdisk -l

Lihat pada Disk /dev/sdb, itu merupakan harddisk ISCSI dengan size 1 GB

Langkah selanjutnya yaitu membuat partisi pada harddisk ISCSI

fdisk /dev/sdb

Langkah membuat partisi nya sama saja seperti membuat partisi pada centos diatas tadi. Jika sudah, sekarang cek lagi dengan perintah fdisk -l

Partisi /dev/sdb1 itu merupakan hasil dari membagi partisi pada /dev/sdb

Sekarang coba kita format partisi tersebut

mkfs.ext4 /dev/sdb1

Sekarang coba kita mount partisi /dev/sdb1, namun sebelum melakukan mounting, install dulu ntfs-3g agar nanti saat mounting tidak terjadi yang namanya read-only, yaitu hanya bisa baca saja.

apt-get install ntfs-3g

Sekarang edit file fstab

nano /etc/fstab

Tambahkan baris seperti gambar diatas, lihat baris yang berwarna biru.

Keterangan :

/dev/sdb1 : partisi yang akan dimounting dengan format ntfs

/iscsi : direktory tempat mounting partisi /dev/sdb1

Jika sudah, save file tersebut.

Sekarang buat dulu direktory tempat mounting partisi

mkdir /iscsi

Jika sudah, sekarang baru lakukan mounting partisi /dev/sdb1 pada direktory /iscsi

mount /dev/sdb1 /iscsi

Pastikkan saat mounting tidak muncul peringatan apa-apa. Jika sudah, sekarang coba masuk partisi tersebut di dalam direktory /iscsi

cd /iscsi

Coba buat folder didalamnya, jika bisa, berarti konfigurasi benar.

Sekarang kita ujicoba ISCSI Initiator pada Windows 7. Pastikkan IP telah dikonfigurasi. IP Windows 7 saya yaitu 192.168.80.67/24. Klik Star > Control Panel > Administrative Tools > ISCSI Initiator

Nanti akan muncul seperti berikut

Klik Yes, lalu akan muncul tampilan berikut

Pada kolom Target, masukkan IP ISCSI Target, IP ISCSI Target saya 192.168.80.65, kemudian klik Quick Connect.

Selanjutnya akan muncul ISCSI Target

Jika sudah muncul ISCSI Target nya, klik Done. Kembali lagi pada ISCSI Initiator Properties. Klik pada tab Volume and Device, lalu klik Auto Configure, nanti akan muncul tulisan pada Volume List. Jika sudah, klik OK

Sekarang masuk ke Disk Management

Buka Windows Explorer, klik kanan pada computers, pilih manage, nantiakan langsung muncul Notifikasi seperti gambar dibawah ini. Ceklik pada Disk 1, Pilih mode MBR, lalu klik OK.
